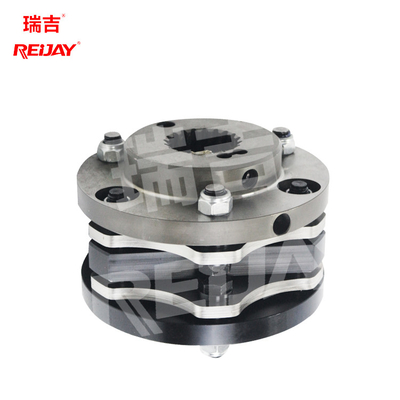

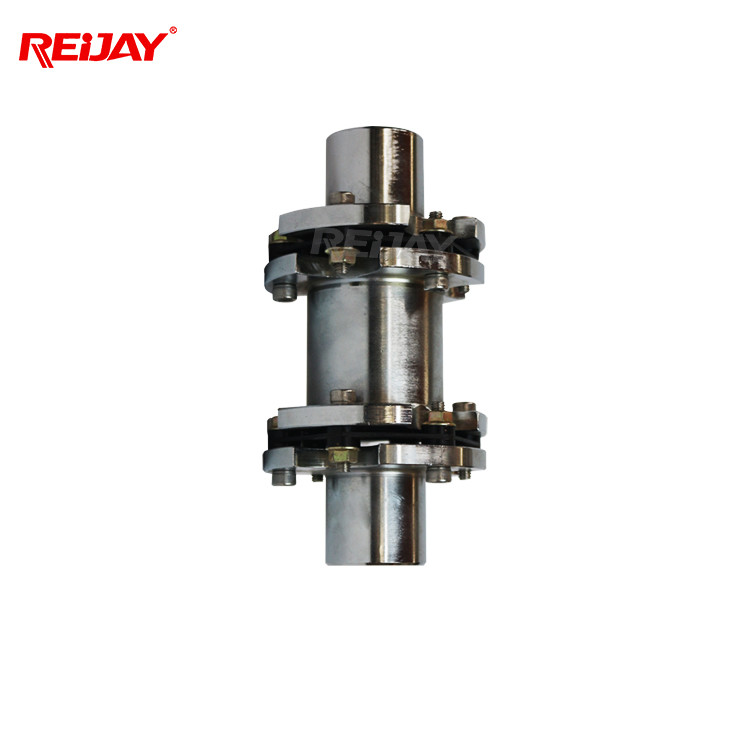

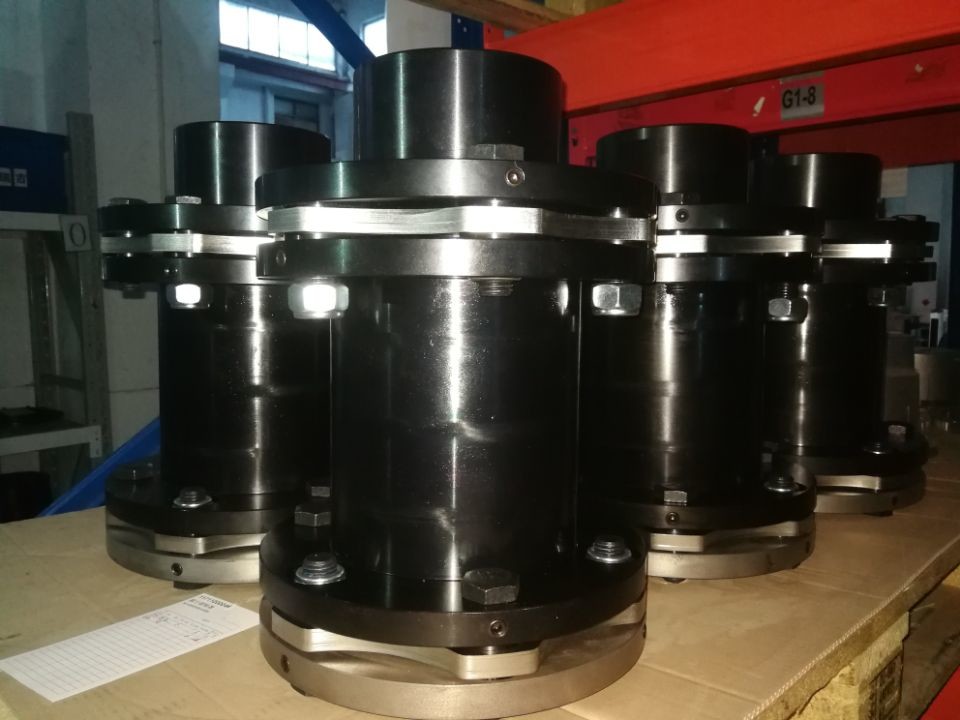

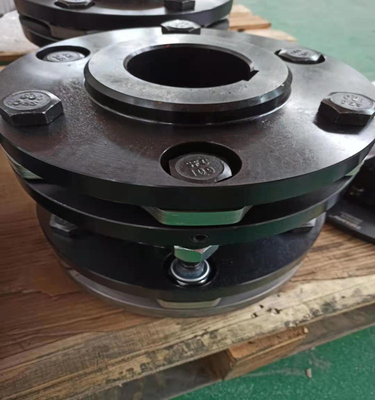

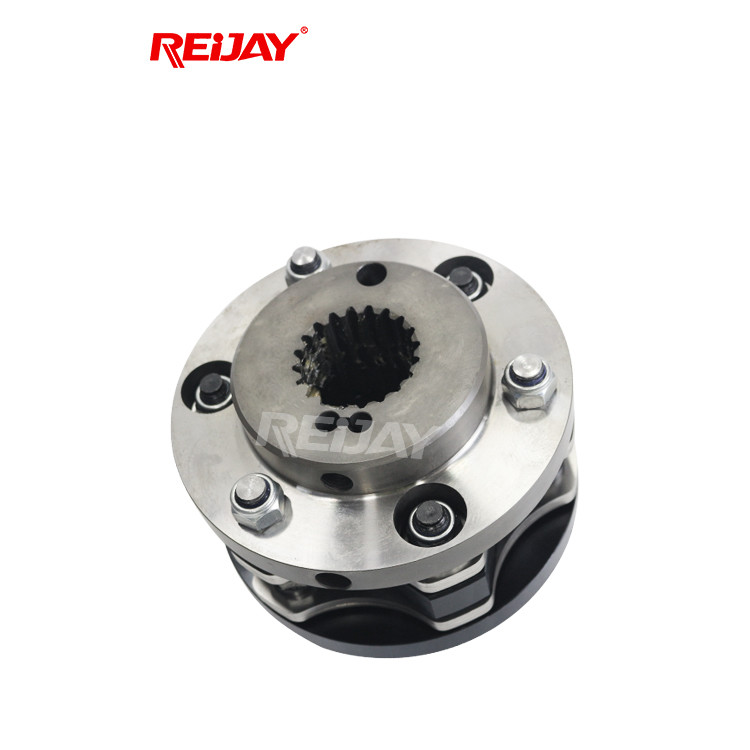

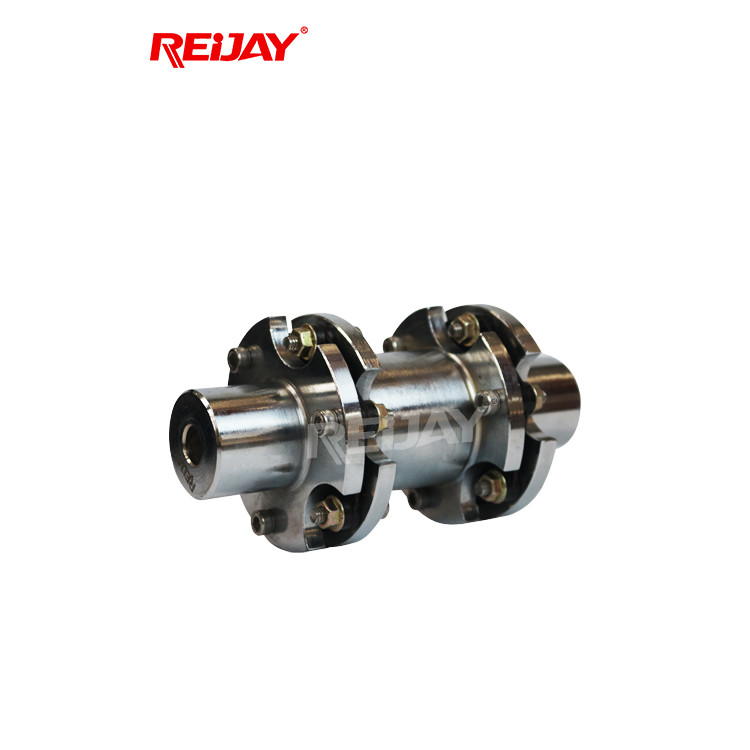

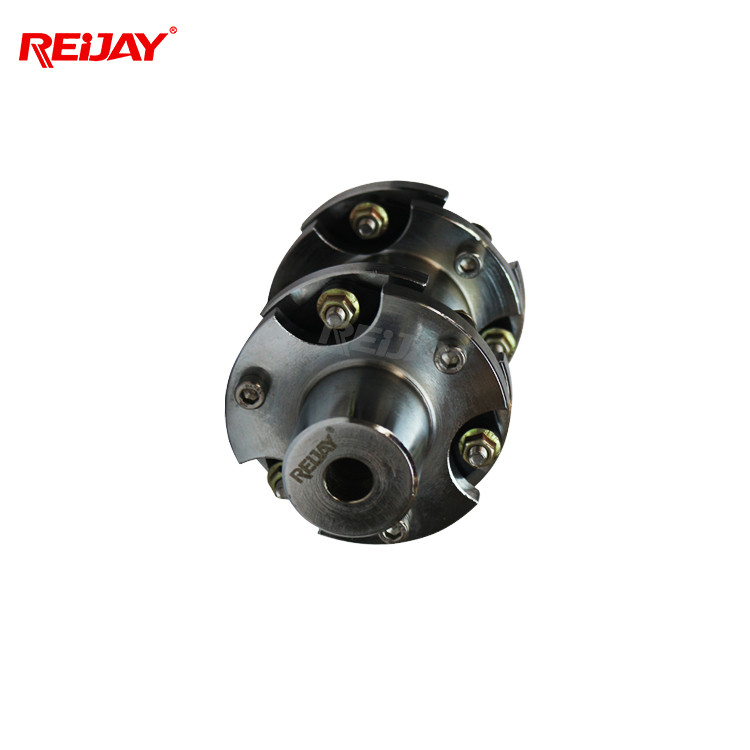

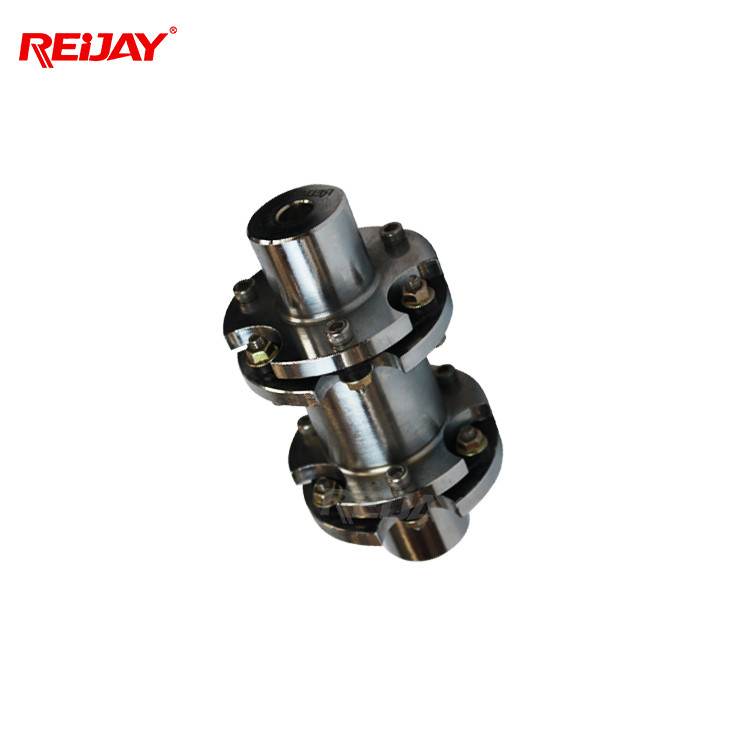

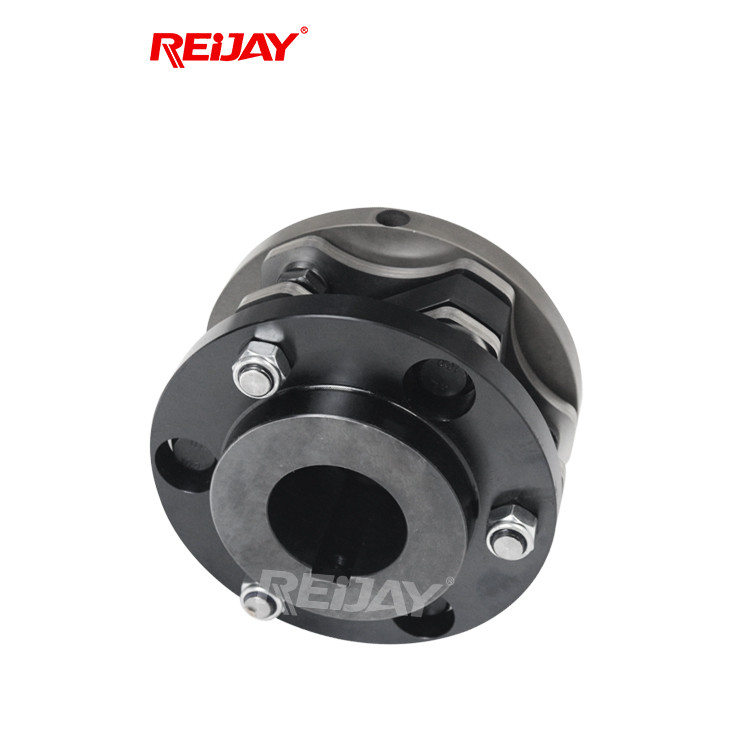

Folhas de aço inoxidável elásticas do acoplamento de eixo de disco do diafragma da elevada precisão
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Material | De aço inoxidável | Seleção | Os técnicos ajudam-no a escolher |
|---|---|---|---|
| Serviço pós-venda | Apoio | Garantia | 2 anos |
| Tamanho | Tamanho personalizado | Serviço | OEM ou ODM |
| Destacar | Acoplamento elástico do diafragma da elevada precisão,Acoplamento flexível do disco do diafragma elástico,Acoplamento de eixo de disco de aço inoxidável |
||
Descrição de produto
A resistência ácida, a resistência do alcaloide e o acoplamento flexível do disco da resistência de corrosão são apropriados para a condição de trabalho áspera
O acoplamento flexível do disco consiste em diversos grupos de diafragmas (folhas de aço inoxidável) que são conectados staggeredly com as duas metades do acoplamento com parafusos. Cada grupo de diafragmas é formado empilhando diversas partes. Os diafragmas são divididos no tipo da haste de conexão e no tipo da inteiro-parte com formas diferentes.
O acoplamento flexível do disco confia na deformação elástica do diafragma para compensar o deslocamento relativo dos dois eixos conectados. É um acoplamento flexível de capacidade elevada com elementos fortes do metal. Não precisa de ser lubrificado. Não tem uma estrutura compacta, uma vida útil de grande resistência, longa, e nenhuma necessidade para a lubrificação. Afastamento da rotação, não afetado pela poluição da temperatura e de óleo.
Especificações técnicas:
| Tamanho | Substantivo Torque TKN (Nanômetro) |
Máximo. Pico Torque TKNmax (Nanômetro) |
Máximo Velocidade | Weight4) (quilograma) |
Massen- Momento de Intertia5) (kg2) |
Permissível Axial Misalign-ment6) ±Δkazul (milímetro) |
Permissível Angular Misalign-ment7,8,9) ±Δkwzul ° (graduado) ° (Degress) |
d1/d2 Máximo. Máximo Bore3) (milímetro) |
(milímetro) | P (milímetro) |
L1/L2 (milímetro) |
(milímetro) |
B (milímetro) |
||
| Sem blancing1) (1/min) |
Com blancing2) (1/min) |
||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 1,4 | 0,001 | 0,75 | 1.5° | 38 | 88 | 7,5 | 40 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,3 | 0,001 | 1,0 | 1.5° | 46 | 108 | 8,4 | 50 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 3,8 | 0,001 | 1,3 | 1.5° | 60 | 128 | 8,4 | 60 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 6,4 | 0,001 | 1,5 | 1.5° | 70 | 151 | 11,2 | 70 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 9,9 | 0,001 | 1,8 | 1.5° | 80 | 174 | 14,0 | 80 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 13,5 | 0,001 | 1,9 | 1° | 90 | 196 | 15,5 | 90 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 19,0 | 0,001 | 2,1 | 1° | 100 | 218 | 17,5 | 100 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 29,0 | 0,001 | 2,3 | 1° | 110 | 251 | 20,5 | 115 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 37,0 | 0,001 | 2,6 | 1° | 124 | 271 | 21,2 | 125 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 49,0 | 0,001 | 2,8 | 1° | 135 | 294 | 24,4 | 135 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 60,5 | 0,001 | 3,2 | 1° | 145 | 316 | 26,0 | 145 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 73,0 | 0,001 | 3,4 | 1° | 155 | 338 | 28,2 | 155 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 96,0 | 0,001 | 3,8 | 1° | 170 | 372 | 32,0 | 170 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 124,0 | 0,001 | 4,1 | 1° | 180 | 403 | 33,2 | 185 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 151,0 | 0,001 | 4,4 | 1° | 195 | 426 | 36,4 | 195 | 440 | ||
