Substituição material de pouco peso do alojamento do GG Bell para as bombas hidráulicas

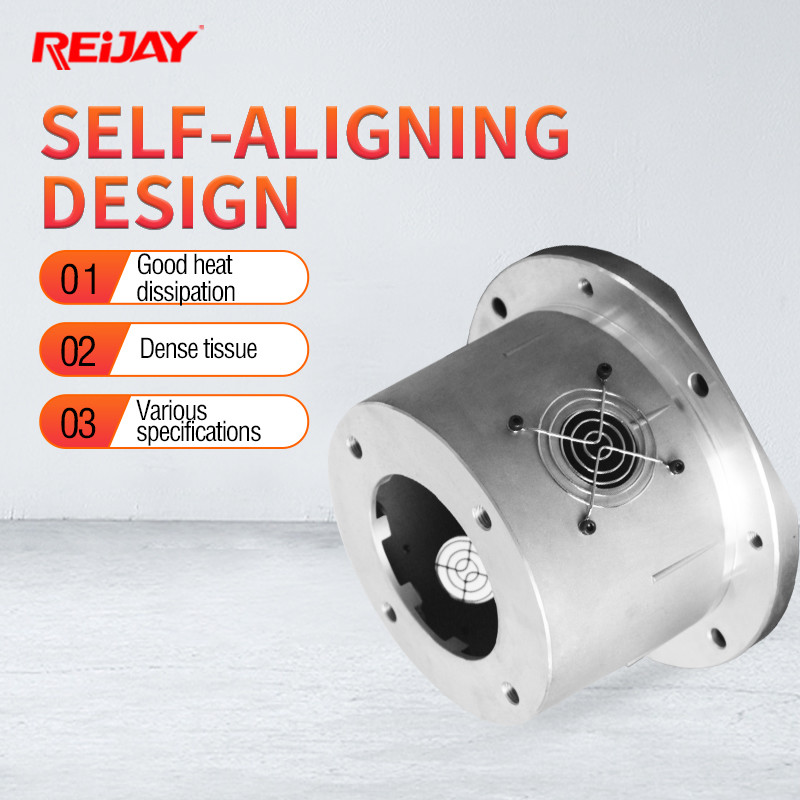

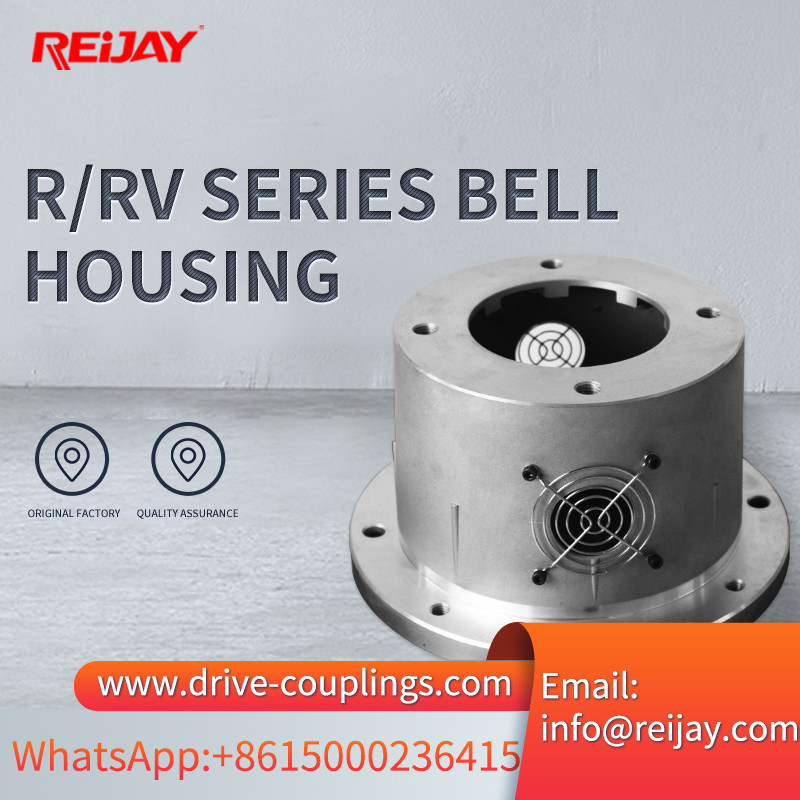

  • Light Weight GG Material Bell Housing Replacement For Hydraulic Pumps
  • Light Weight GG Material Bell Housing Replacement For Hydraulic Pumps
  • Light Weight GG Material Bell Housing Replacement For Hydraulic Pumps
Lugar de origem China
Marca REIJAY
Certificação Provide
Número do modelo RC
Quantidade de ordem mínima 5set
Preço negotiable
Detalhes da embalagem SIM
Tempo de entrega negociável
Termos de pagamento D/P, T/T, Western Union
Habilidade da fonte 500pieces pela semana

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Material Alu e GG Aplicação Bombas Hidráulicas
palavras-chaves caixa de sino Tipo REIJAY
Modelo RC200,RC250,RC300,RC350,RC400,RC450,RC550... Usado para Bombas e motores hidráulicos
Origem China Embalagem caso de madeira
Max Pressure barra 250 Vantagem Vários tamanhos e peso leve
Destacar

Bomba hidráulica material Bellhousing do GG

,

Substituição de pouco peso do alojamento de Bell

,

Motor elétrico Bellhousing de 250 barras
Deixe um recado
Descrição de produto

Bomba hidráulica Bellhousing do Multi-tamanho e da substituição material de pouco peso do alojamento do GG LOVEJOY Bell para as bombas hidráulicas



A bomba hidráulica Bellhousing da substituição do alojamento de LOVEJOY Bell é um elemento mecânico que conecte o motor (equipado com a flange de montagem padrão) à bomba hidráulica. Todos os alojamentos do sino podem ser feitos da liga de alumínio e podem ser fornecidos em uma configuração integral (única parte) ou modular (do multi-componente). É apropriado para os motores de alta potência com uma variação da temperatura de funcionamento larga. De acordo com as exigências, pode fornecer a proteção especial para pedidos do navio para a tampa do sino. A estrutura é clara e contínua.

A bomba hidráulica Bellhousing da substituição do alojamento de LOVEJOY Bell tem opções de configuração verticais e horizontais completas da instalação, SAE e flanges métricas da bomba; É feita da liga de alumínio clara e de grande resistência; Fácil montar e reduzir o custo de fabrico; Ajudas para assegurar o alinhamento de acoplamento correto para a operação quieta, sem problemas.





Especificações técnicas



Exemplo: R C 2 5 0/1 1 0/4 4 1/B 1 4/Z F V





R C 2 5 0



Especificação de abrigo de Bell

(Motor)

Flange Ф

 160
200
250
300
350
400



1 1 0



Comprimento total de abrigo de Bell
Refira a folha



4 4 1



Extremidade da conexão da bomba
Código da instalação da bomba xxx





B 1 4



Tamanho da flange
-- IM B 35
B 1 4 IM B 14



Z F V



Código interno opcional
ZFV Flange central da extremidade da bomba
MZF Flange central da extremidade do motor
ZR Flange central
MB Com furo de observação
Libra Com furo de dreno



Flange Ф160mm do motor [especificação 71 do motor]

Dimensão [milímetros]



Tipo modelo Método da conexão da bomba D1 D2 D3 D4 d1 d2 L L1 F G G1 G2 M M1 M2
RC160/70/401 Fig.1 160 130 110 110 32 107 70 13 4 9 M8 2XM8 40 40 10,35
RC160/70/468 Fig.3         22             2XM8 66 25,5 33
RC160/80/401 Fig.1         32 107 80         2XM8 40 40 10,35
RC160/80/401/B14           32           M9
RC160/80/448/ZFV* Fig.4         25,4 -         M8 4XM6 72 52,4 26,2
RC160/80/448/B14/ZFV*           25,4           M9
RC160/80/453/B14/ZFV*           30               73 56 24,5
RC160/90/401 Fig.1         32 107 90       M8 2XM8 40 40 10,35
RC160/90/401/B14           32           M9
RC160/90/448/ZFV* Fig.4         25,4 -         M8 4XM6 72 52,4 26,2
RC160/90/448/B14/ZFV*           25,4           M9       24,5
RC160/90/453/B14/ZFV*           30               73 56
RC160/95/441/B14/ZFV*           80 - 95         4XM8 100 72 34,5
RC100/95/446/B14/ZFV*           36,5               96,2 71,5 32,7
            80 - 105           100 72 34,5
RC160/105/446/B14BZFV*           36,5               96,2 71,5 32,7
            25,4               72 52,4 26,2
RC160/110/4456/B14/ZFV*           80               100 72 34,5
RC160/1/446/B14/ZFV*           36,5               96,2 71,5 2,7



Flange Ф200mm do motor [especificação 80 do motor, 90 S+L]

Dimensão [milímetros]



Tipo modelo Método da conexão da bomba D1 D2 D3 D4 d1 d2 L L1 F G G1 G2 M M1 M2
RC200/80/401 Fig.1 200 165 130 145 32 129 80 16 5 11 M10 2xM8 40 40 10,35
RC200/80/448 Fig.4         25,4             4xM6 72 52,4 26,2
RC200/80/453           30               73 56 24,5
RC200/80/468 Fig.3         22             2XM6 66 25,5 33
RC200/80/493 Fig.4         33             4XM6 72 52,4 26,3
RC200/90/401 Fig.1         32   90         2XM8 40 40 10,35
RC200/90/448 Fig.4         25,4             4XM6 72 52,4 26,2
RC200/90/453           30               73 56 24,5
RC200/90/468 Fig.3         22             2XM6 66 25,5 33
RC200/90/493 Fig.4         33             4XM6 72 52,4 26,2
RC200/96/439/ZFV*           50 - 96         2XM10 80 60 14,5
RC200/96/441/ZFV*           80             4XM8 100 72 34,5
RC200/96/446/ZFV*           36,5               96,2 71,5 32,7
RC200/96/459/ZFV*           36,5             4XM6
RC200/100/404           52 129 100         2XM8 62 62 23,3
RC200/100/405           63
RC200/100/474           32               52 52 19,5
RC200/100/476           45,24
RC200/106/439           50 - 106         2XM10 60 60 14,5
RC200/106/441           80             4XM8 100 72 34,5
RC200/106/446           36,5               96,2 71,5 32,7
RC200/106/459           36,5             4XM6
RC200/110/404           52 129 110         2XM8 62 62 23,3
RC200/110/405           63



Flange Ф250mm do motor [especificação 100L do motor, 120M]

Dimensão [milímetros]



Tipo modelo Método da conexão da bomba D1 D2 D3 D4 d1 d2 L L1 F G G1 G2 M M1 M2
RC250/110/401 Fig.1 250 215 180 190 32 179 110 19 5 14 M12 2XM8 40 40 10,35
RC250/110/402           50               72 72 28,6
RC250/110/439                         2XM10 60 60 14,5
RC250/110/441 Fig.4         60             4XM8 100 72 34,5
RC250/110/446           36,5               96,2 71,5 32,7
RC250/110/448           25,4             4XM6 72 52,4 26,2
RC250/110/453           30               73 56 24,5
RC250/110/459           36,5               96,2 71,5 32,7
RC250/110/462                         4XM8
RC250/110/493           33             4XM6 72 52,4 26,2
RC250/110/828           77             4XM8 96,2 71,5 32,7
RC250/116/401 Fig.1         32   116         4XM8 40 40 10,35
RC250/116/402           50               72 72 28,6
RC250/116/439                         2XM10 60 60 14,5
RC250/116/441 Fig.4         80             4XM8 100 72 34,5
RC250/116/446           36,5               96,2 71,5 32,7
RC250/116/448           25,4             4XM6 72 52,4 26,2
RC250/116/453           30               73 56 24,5
RC250/116/459           36,5               96,2 71,5 32,7
RC250/116/462                         4XM8
RC250/116/493           33             4XM6 72 52,4 26,2
RC250/116/828           77             4XM8 96,2 71,5 32,7
RC250/120/404 Fig.1         52 179 120         2XM8 62 62 23,3
RC250/120/405           63
RC250/124/404           52   124
RC250/124/405           63





Flange Ф300mm do motor [especificação 132S+M do motor]

Dimensão [milímetros]





Tipo modelo Método da conexão da bomba D1 D2 D3 D4 d1 d2 L L1 F G G1 G2 M M1 M2
RC300/130/405 Fig.1 300 265 230 234 63 233 130 20 5 14 M12 2XM8 62 62 23,3
RC300/130/439           50             2XM10 60 60 14,5
RC300/130/441 Fig.4         80             4XM8 100 72 34,5
RC300/130/446           36,5               96,2 71,5 32,7
RC300/130/459                         4XM6
RC300/130/499 Fig.2         50             2XM10 60 60 14,5
RC300/144/425 Fig.4         65   144         4XM8 110 110 32,5
RC300/144/444           50,8             4XM10 137 98,4 45
RC300/144/447                         4XM8 128   42,9
RC300/144/465                         4XM10     103
RC300/162/403/ZFV*           125 - 162           206 136 103
RC300/162/419/ZFV*           60             4XM12 154 127 48
RC300/162/423/ZFV*           85             4XM10 164 124 50
RC300/162/426/ZFV*           80             4XM12 150 150 43,2
RC300/162/427/ZFV*           63,5               188 143 64,3
RC300/162/442/ZFV*           105             4XM10 145 102 48
RC300/162/443/ZFV*           60             4XM12 148 127 45
RC300/162/444/ZFV*           50,8             4XM10 137 98,4 45
RC300/162/449/ZFV*           60,3               149,4 114,3 49,3
RC300/162/451/ZFV*           63,5             4XM12 196 142,8 65,1
RC300/162/475/ZFV*           160             4XM16 200 160 70,7





Flange Ф350mm do motor [especificação 160M+L, 180M+L do motor]

Dimensão [milímetros]



Tipo modelo Método da conexão da bomba D1 D2 D3 D4 d1 d2 L L1 F G G1 G2 M M1 M2
RC350/173/404 Fig.1 350 300 250 260 52 238 173 26 6 18 M16 2xM8 62 62 23,3
RC350/173/405           63
RC350/173/417 Fig.4         80             4XM10 130 100 41
RC350/173/439 Fig.1         50             2XM10 60 60 14,5
RC350/173/441 Fig.4         80             4XM8 100 72 34,5
RC350/173/442           105             4XM10 145 102 48
RC350/173/444           50,8               137 98,4 45
RC350/173/446           36,5             4XM8 96,2 71,5 32,7
RC350/173/447           50,8               128 98,4 42,9
RC350/173/459 Fig.2         36,58             4XM6 96,2 71,5 32,7
RC350/176/499 Fig.4         50             2XM10 60 60 14,5
RC350/205/403/ZFV*           125             4XM10 206 136 103
RC350/205/419/ZFV*           60             4XM12 154 127 48
RC350/205/423/ZFV*           85             4XM10 164 124 50
RC350/205/426/ZFV*           80             4XM12 150 150 43,2
RC350/205/427/ZFV*           63,5               188 143 64,3
RC350/205/442/ZFV*           105             4XM10 145 102 48
RC350/205/443/ZFV*           60             4XM12 148 127
RC350/205/444/ZFV*           50,8             4XM10 137 98,4 45
RC350/205/449/ZFV*           60,3               149,4 114,3 49,3



Flange Ф400mm do motor [especificação 200L do motor]

Dimensão [milímetros]



Tipo modelo Método da conexão da bomba D1 D2 D3 D4 d1 d2 L L1 F G G1 G2 M M1 M2
RC400/168/441 Fig.4 400 350 300 300 80 284 168 26 6 18 M16 4XM8 100 72 34,5
RC400/168/447           50,8               128 98,4 42,9
RC400/168/481           100             4XM10 132 88,4 44,2
RC400/196/441           80 281 196         4XM8 100 72 34
RC400/196/442           105             4XM10 145 102 48
RC400/198/443           60             4XM12 148 127
RC400/196/444           50,8             4XM10 137 98,4 45
RC400/196/447                         4XM8 128   42,9
RC400/196/449           60,3             4XM10 149,4 114,3 49,3
RC400/196/465           50,8               128 98,4 42,9



Substituição material de pouco peso do alojamento do GG Bell para as bombas hidráulicas 0





Nossos parceiros estratégicos



Substituição material de pouco peso do alojamento do GG Bell para as bombas hidráulicas 1

Fundado em 2003, Shanghai Reijay hidráulico & da tecnologia Co., do Ltd da transmissão foco no acoplamento mecânico da transmissão de energia, peças sobresselentes do sistema hidráulico e fabricação e exportação dos produtos do permutador de calor (aquecimento de óleo e equipamento refrigerando). Nós igualmente proporcionamos o suporte laboral e o serviço relevantes. Nós igualmente servimos clientes com o projeto, conjunto, remodelação e manutenção de componentes da automatização industrial (pneumático, hidráulico, PLC), sistemas inteligentes industriais, motopropulsores hidráulicos e seções da movimentação.







FAQ

Q: Quem são nós?

Nós somos baseados em Shanghai, China, começada em 2003, vendemos ao mercado interno (50,00%), America do Norte (25,00%), Europa (5,00%), África (5,00%), 3Sudeste Asiático (5,00%), Ámérica do Sul (5,00%)… Há aproximadamente 180-300 pessoas em nossos escritório e fábrica.



Q: Como podemos nós garantir a qualidade?

Sempre uma amostra da pre-produção antes da produção em massa; Inspeção sempre final antes da expedição



Q: Que informação devo eu lhe dizer para confirmar o produto?
Desenho do motor ou outros parâmetros da técnica



Q: Que pode você comprar de nós?

Tanques dos acoplamentos, do Bellhousings, de óleo, tampas de limpeza, refrigeradores, peças hidráulicas, etc.



Q: Por que deve você comprar de nós, não de outros fornecedores?

Nós somos um fabricante profissional do OEM com os 20 anos de história, centrando-se sobre o acoplamento mecânico da transmissão de energia, as peças sobresselentes do sistema hidráulico e a fabricação e a exportação do produto do permutador de calor. Nós igualmente proporcionamos o suporte laboral e o serviço relevantes.



Q: Que é seu período de garantia do produto?
Nós oferecemos 2-10 anos de vida útil desde que a data de partida da embarcação saiu de China.



Q: Que são seus termos de pagamento?
Payment≤ 1000 USD, 100% adiantado. Payment≥ 1000 USD, 30% T/T adiantado, equilíbrio antes da expedição. Nós aceitamos o LC, também.



Q: Que serviços podemos nós proporcionar?

Condições de entrega aceitadas: CORRENTE DE RELÓGIO, CFR, CIF, EXW, CIP, FCA, entrega expressa;

Moeda aceitada do pagamento: USD, EUR, HKD, CNY;

Tipo aceitado do pagamento: T/T, L/C, D/P D/A, Paypal, Western Union;

Língua falada: Inglês, chinês, espanhol

Etiquetas:

Motor elétrico Bellhousing

RV200 Bell que abriga a bomba hidráulica

IEC Bell que abriga a bomba hidráulica
