Sae Flywheel Coupling de nylon para os motores de combustão
| Lugar de origem | China |
|---|---|
| Marca | REIJAY |
| Certificação | Provided |
| Número do modelo | Flanges de nylon de acoplamento do motor da construção/volante que acopla FL |
| Quantidade de ordem mínima | 2 grupos |
| Preço | negotiable |
| Detalhes da embalagem | Sim |
| Tempo de entrega | 2-30 dias |
| Termos de pagamento | D/P, T/T, Western Union, |
| Habilidade da fonte | Negociável |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Material | Aço | Palavras chaves | Flanges de nylon de Bowex FL-PA para os motores de combustão KTR |
|---|---|---|---|
| Modelo | RJK200 | Aplicação | Motor de combustão |
| Certificação | ISO9001/ITS16949 | Característica | Taxa de transmissão alta; Força mecânica alta |
| Padrão | SAE Flywheel | Garantia | 2 anos |
| Gap axial máximo | ±2mm | Cor | Preto |
| Embalagem | pálete de plastic+carton+wood | ||
| Destacar | Sae Flywheel Coupling de nylon,PA Sae Flywheel Coupling de FL,KTR Bowex 48 |
||
Descrição de produto

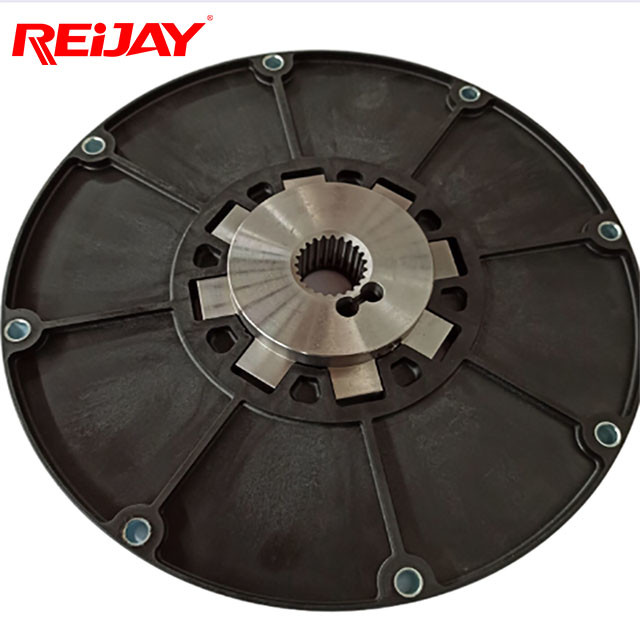

Acoplamento de volante de nylon Sae para motores de combustão
A estrutura dos dentes involue-coroados é projetada exclusivamente para o desvio angular para evitar a força angular no eixo da bomba e no selo.Além disso, é benéfico compensar o erro de montagem radial-angular, evitando ainda mais cargas extras.

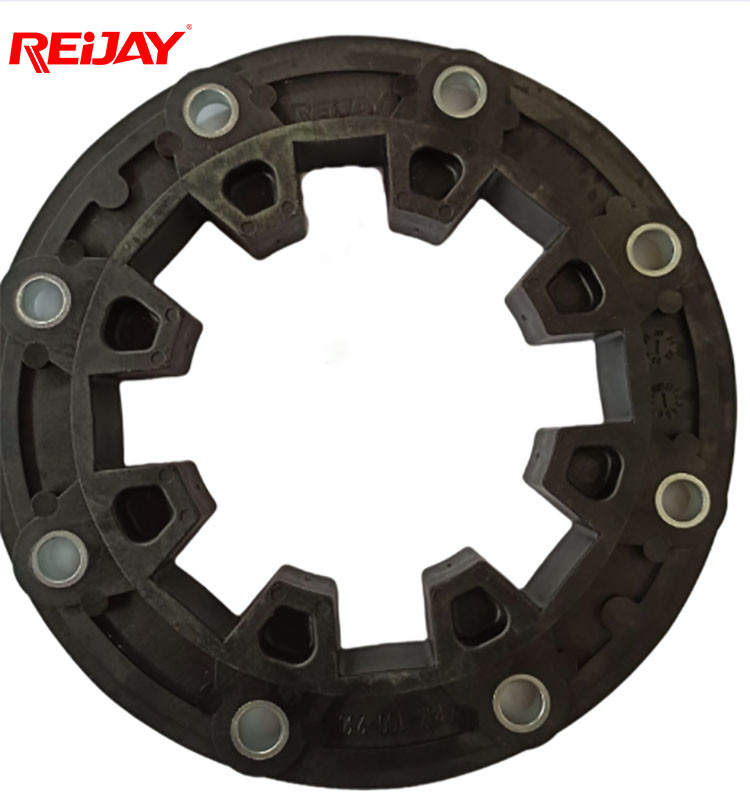

A luva de acoplamento é feita de material amortecedor que pode diminuir a vibração durante a transmissão.A folga axial máxima é de ± 2 mm, para que possa absorver o movimento do eixo e evitar a força axial que ocorre a partir do axial.
Fortalecer a correspondência da luva de acoplamento e cubos de metal;nenhuma manutenção e lubrificação é necessária.
É fácil de montar com alta resistência mecânica, resistência ao calor e capacidade de isolamento.Todo o conjunto de acoplamento geralmente é preso ao alojamento e apenas uma placa de conexão da bomba é necessária.O espaço reduzido pode evitar que a placa de metal do suporte de montagem ou o sistema hidráulico atinjam a folga mínima.É usado para conectar o motor de combustão interna e a bomba hidráulica.Placas de nylon de volante feitas especialmente estão disponíveis.
Especificações técnicas
| Parâmetro do Volante Padrão SAE | ||||
| Tamanho |
Círculo central de montagem do parafuso D1 (milímetros) |
Diâmetro externo D (milímetros) |
Diâmetro do furo do parafuso (milímetros) |
Quantidade de furos de parafuso |
| 71/2" | 200,02 | 215,90 | 9 | 6 |
| 71/2" | 222,25 | 241,30 | 9 | 8 |
| 8" | 244,47 | 263,52 | 11 | 6 |
| 10" | 295,27 | 314,32 | 11 | 8 |
| 111/2" | 333,37 | 352,42 | 11 | 8 |
| 14" | 438,15 | 466,72 | 14 | 8 |
| Tamanho |
Círculo central de montagem do parafuso D1 (mm) |
Diâmetro externo D (milímetros) |
Quantidade de diâmetro do furo do parafuso (mm) | Dimensão do local |
| 96 | 50 | 96 | 4x8 | 70 |
| 125 | 100 | 125 | 3x8 | 80 |
| 135 | 100 | 135 | 3x8 | 135 |
| 150 | 130 | 150 | 5x8 | 106 |
| 152 | 122 | 152 | 3x12 | 105 |
| 155 | 125 | 155 | 3x12 | 155 |
| 210 | 185 | 210 | 3x10 | 125 |
| 220 | 165 | 220 | 6x10 | 220 |
| 220 | 185 | 220 | 3x12 | 125 |
| 170 | 140 | 170 | 3x14 | 170 |
| 209 | 165/170 | 209 | 6x16/3x16 | 209 |
| Parâmetro técnico do acoplamento do volante FL série RB | |||||||||||||||||||
| Tamanho | Pré-furo (mm) | Dimensão (mm) | Comprimento especial | tamanho SAE | Axial | Radial | Angular | ||||||||||||
| min | máximo | B | D2 | L1 | L2 | L3 | L4 | L5 | L1max (mm) | 61/2" | 71/2" | 8" | 10" | 111/2" | 14" * | máx.Deslocamento (mm) | |||
| 42 | 20 | 42 | 65 | 100 | 42 | 35 | 42 | 20 | 13 | 60 | x | x | x | x | ±1 | ±0,4 | ±1° | ||
| 48 | 20 | 48 | 68 | 100 | 50 | 43 | 50 | 20 | 13 | 60 | x | x | x | x | |||||
| 65 | 25 | 65 | 96 | 132 | 55 | 49 | 55 | 27 | 21 | 70 | — | x | ±0,6 | ||||||
| 65 | 25 | 65 | 96 | 172 | 55 | 46 | 55 | 31 | 22 | 70 | — | x | |||||||
| 80 | 30 | 80 | 124 | 172 | 55 | 46 | 55 | 30 | 21 | 90 | — | x | x | ±0,8 | |||||
| 100 | 38 | 100 | 152 | 265 | 70 | 78 | 70 | 35 | 21 | 110 | — | — | — | — | x | x | |||
Nós somos um fabricante OEM.Assim, podemos substituir o conjunto completo do acoplamento flexível Centa e criaremos um desenho para você e garantiremos uma longa vida útil.Você precisa nos fornecer abaixo:
1. Descrição do equipamento [Por exemplo: Escavadeira (8 toneladas) JR978, Máquinas rodoviárias JR934, Máquinas de mineração (90 toneladas) JR989, Máquinas agrícolas JR990, Máquinas marítimas JR901...]
2. Marca, modelo (Por exemplo, CUMMINS 6BTAA5.9-C160...)Torque máximo de saída e Velocidade máxima de saída(Por exemplo:580NM,2200RPM...)Desenho do volante, Desenho da carcaça do volante...Se houver é uma placa de conexão entre a carcaça do volante e a bomba, anexe os desenhos da placa de conexão da bomba
O fabricante OEM chinês Reijay substitui os flanges de nylon Bowex FL-PA para motores de combustão e acoplamento Centaflex.Se você tiver outra pergunta, sinta-se à vontade para entrar em contato conosco.
